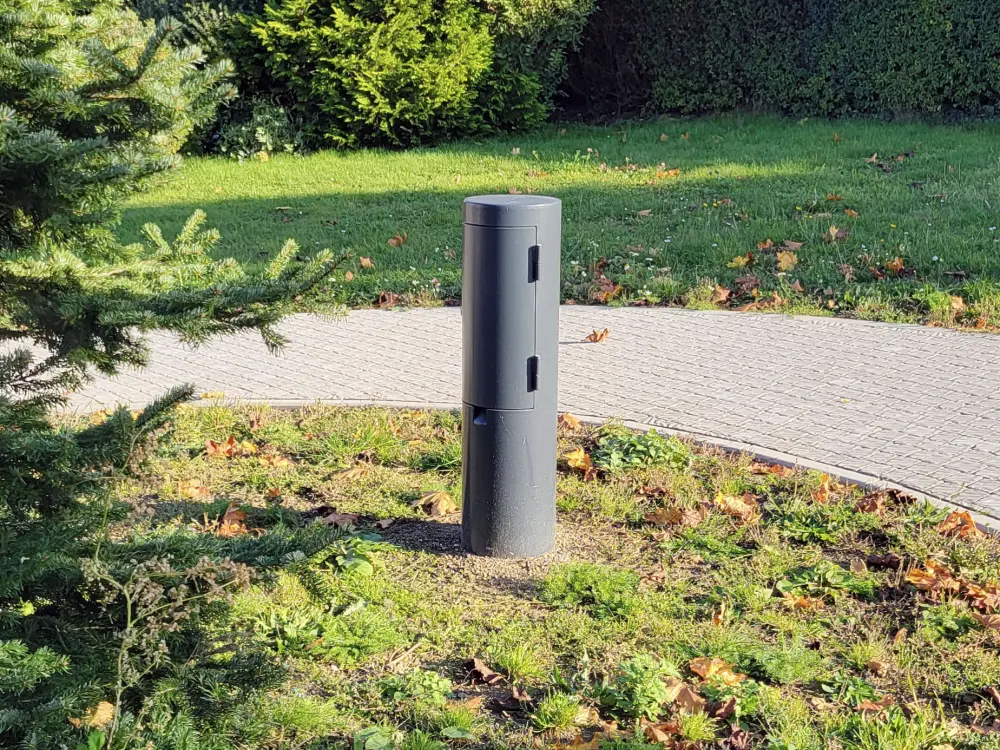

Energetický antivandal sloupek ES013 s držákem
Zvětšit

Přední panel sloupku ES013 s rozvodnicí a zásuvkami
Zvětšit

Přední panel sloupku ES013 s rozvodnicí a zásuvkami
Zvětšit

Kovový základový držák pro instalaci sloupku ES013
Zvětšit

Detail spodní části sloupku ES013 s držákem pro montáž do základu.
Zvětšit
ESxxx - Energetický antivandal sloupek
Odolný napájecí sloupek pro spolehlivé využití ve veřejném prostoru
Způsob montáže
Do vyhloubeného otvoru pro základ sloupku přivedeme přívodní kabel v korungované chráničce a drát FeZn 10 od zemnící soustavy. Základový koš umístníme zdo betonového základu sloupku tak, aby chránička s kabelem a FeZn drát vystupovala na povrch otvorem koše. Při betonování dbáme na vodorovnost koše a natočení šroubů vůči sloupku.
Po vytvrdnutí betonu nasadíme shora sloupek na základový koš a upevníme 4 maticemi. Připojíme přívodní kabel CYKY 4x10 mm2 do rozvaděče a připojíme drát FeZn k zemnící svorce. Připojíme vodič pro pospojení rozvodnice ke svorce uzemnění.
Technická specifikace
Rozměry | Výška 800 mm, průměr 230 mm |
Tloušťka stěny | 5mm |
Elektrické krytí | IP54 |
Barva | RAL dle požadavku |
Stupeň mechanické odolnosti | IK10 |
Způsob uzavírání | zámek Z31-1, čtyřhran 8x8 - Lidokov |
Zásuvky | 1 x 16A/400V (5-ti kolík), 3 x 16A/230V |
Jištění | kombinovaný chránič 3P+N B16 30mA |
Zemní svorka | Uvnitř sloupku |
Vývodky | PG21 - přívodní kabel, PG9 - pospojení rozvodnice |
